水处理用填料 CHANG DE PackingⅠ

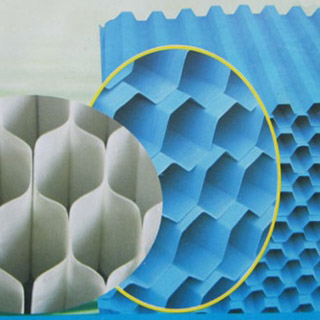

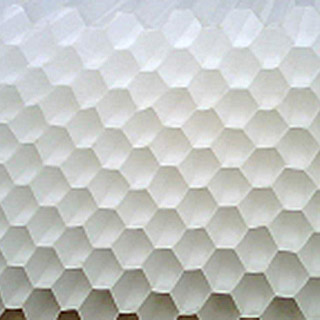

蜂窝斜管填料
蜂窝斜管填料是根据"浅层沉淀"理论为基础设计开发的一种沉淀池填料，突出优点是湿周大，水力半径小，运行时层流状态好，颗粒沉降不受絮流干扰，能加速颗粒与水分离并缩短颗粒的沉降距离。
详情请通过公司官网与我们取得联系。

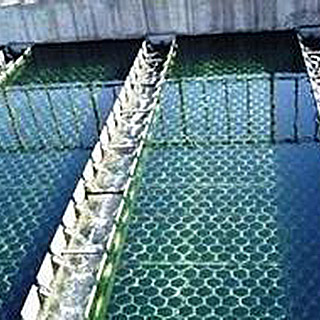

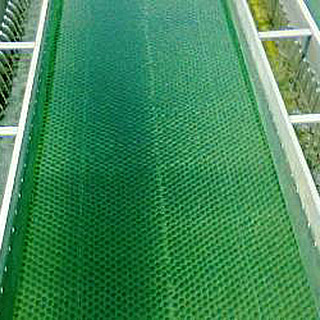

主要用于给排水工程中进水口除砂，工业和生活用水沉淀，污水沉淀，隔油及尾矿浓缩处理。材质有聚丙烯，乙丙共聚，玻璃钢FRP，聚氯乙烯PVC。组装形式有斜管和直管两种。斜管主要用于各种沉淀和除砂作用，产品优点：适用范围广，处理效果高，占地面积小。
斜管特点：
1. 湿周大，水力半径小。
2. 层流状态好，颗粒沉降不受絮流干扰。
3. 当斜管管长为1米时，有效负荷按3-5吨/米2·时设计。v0控制在2.5-3.0毫米/秒范围内，出水水质最佳。
4. 在取水口处采用蜂窝斜管，管长2.0～3.0米时，可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。
5. 采用斜管沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。
斜管（板）填料技术参数一览表（参考）：
|
项目
|
六角蜂窝斜管填料
|
斜板填料
|
||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
材质
|
PP乙丙共聚
|
PVC聚氯乙烯
|
FRP玻璃钢
|
PP乙丙共聚
|
PVC聚氯乙烯
|
FRP玻璃钢
|
||||||||||||
|
常用规格 mm
|
35
|
50
|
80
|
35
|
50
|
80
|
35
|
50
|
80
|
35
|
50
|
80
|
35
|
50
|
80
|
35
|
50
|
80
|
|
常用片数 /m2
|
42
|
32
|
20
|
42
|
32
|
20
|
42
|
32
|
20
|
27
|
19
|
12
|
27
|
19
|
12
|
27
|
19
|
12
|
|
常用片厚 mm
|
0.35
|
0.45
|
0.65
|
0.35
|
0.45
|
0.65
|
0.3
|
0.5
|
0.7
|
1-2
|
1-2
|
1-2
|
1-2
|
1-2
|
1-2
|
1-2
|
1-2
|
1-2
|
|
参考重量 kg/m2
|
21
|
16
|
16
|
31
|
23
|
23
|
41
|
31
|
31
|
33-66
|
23-46
|
15-30
|
50-100
|
35-70
|
23-46
|
65-130
|
45-90
|
30-60
|
|
单片尺寸 mm
|
1000×1000×3
|
1000×1000×3
|
1000×1000×3
|
客户自定
|
客户自定
|
客户自定
|
||||||||||||
|
成形尺寸 mm
|
1000×1000×866
|
1000×1000×866
|
1000×1000×866
|
客户自定
|
客户自定
|
客户自定
|
||||||||||||
|
产品应用
|
给水,中水,污水
|
污水
|
给水,中水,污水
|
给水,中水,污水
|
污水
|
给水,中水,污水
|
||||||||||||
|
外观颜色
|
乳白色
|
天蓝色
|
随意定制
|
乳白色
|
灰色
|
随意定制
|
||||||||||||
|
成型方法
|
电烙铁烫接
|
胶粘
|
胶粘
|
塑料焊接
|
塑料焊接
|
胶粘
|
||||||||||||
|
产品安装
|
现场烫接
|
现场粘接
|
现场粘接
|
现场焊接
|
现场焊接
|
现场粘接
|
||||||||||||
|
安装角度
|
60°
|
60°
|
60°
|
60°
|
60°
|
60°
|
||||||||||||
|
造价
|
低
|
中
|
高
|
中
|
低
|
高
|
||||||||||||
|
使用寿命
|
长
|
短
|
较长
|
长
|
短
|
较长
|
||||||||||||
|
使用频率
|
常用
|
极少
|
少
|
少
|
少
|
少
|
||||||||||||
|
使用温度
|
5~50°C
|
5~50°C
|
5~50°C
|
5~50°C
|
5~50°C
|
5~70°C
|
||||||||||||
|
比重 g/cm3
|
0.92
|
1.35~1.46
|
1.8
|
0.92
|
1.35~1.46
|
1.8
|
||||||||||||
|
产品特点
|
柔韧,易漂浮
|
易老化,发脆,微毒
|
耐酸,耐碱
|
耐酸,耐碱,美观
|
微毒
|
耐酸,耐碱
|
||||||||||||
|
生成方式
|
工厂预制
|
工厂预制
|
工厂预制
|
现场制作
|
现场制作
|
工厂预制
|
||||||||||||
|
常规包装
|
包装带捆扎裸装
|
包装带捆扎裸装
|
包装带捆扎裸装
|
散装
|
散装
|
散装
|
||||||||||||
|
运输方式
|
散片运输
|
散片运输
|
散片运输
|
散板运输
|
散板运输
|
散板运输
|
||||||||||||
蜂窝斜（直）管规格、材质、重量表：
|
材质
|
规格(mm)
|
片厚(mm)
|
片数(m3)
|
比表面积(m2/m3)
|
空隙率(m2/m3)
|
参考单位重量(kg/m3)
|
|---|---|---|---|---|---|---|
|
玻璃钢无毒 FRP
|
d25
|
0.5
|
75
|
236.0987
|
0.9487
|
95
|
|
d30
|
0.5
|
68
|
169.4159
|
0.9570
|
75
|
|
|
d40
|
0.5
|
44
|
148.4537
|
0.9675
|
61
|
|
|
d50
|
0.5
|
40
|
119.0055
|
0.9739
|
50
|
|
|
d60
|
0.5
|
33
|
99.3071
|
0.9781
|
42
|
|
|
聚氯乙烯无毒 PVC
|
d25
|
0.5
|
75
|
236.0987
|
0.9487
|
80
|
|
d30
|
0.5
|
66
|
169.4159
|
0.9570
|
64
|
|
|
d40
|
0.5
|
56
|
148.4537
|
0.9675
|
48
|
|
|
d50
|
0.5
|
40
|
119.0055
|
0.9739
|
40
|
|
|
d60
|
0.5
|
32
|
99.3071
|
0.9781
|
33
|
|
|
聚丙乙烯无毒 PP
|
d25
|
0.5
|
72
|
236.0987
|
0.9487
|
37
|
|
d30
|
0.5
|
68
|
169.4159
|
0.9570
|
42
|
|
|
d35
|
0.5
|
68
|
153.7468
|
0.9623
|
37
|
|
|
d40
|
0.5
|
56
|
148.4537
|
0.9675
|
33
|
|
|
d50
|
0.5
|
40
|
119.0055
|
0.9739
|
26
|
|
|
d60
|
0.5
|
33
|
99.3071
|
0.9781
|
22
|
|
| 注：d为蜂窜切圆直径（毫米） | ||||||
